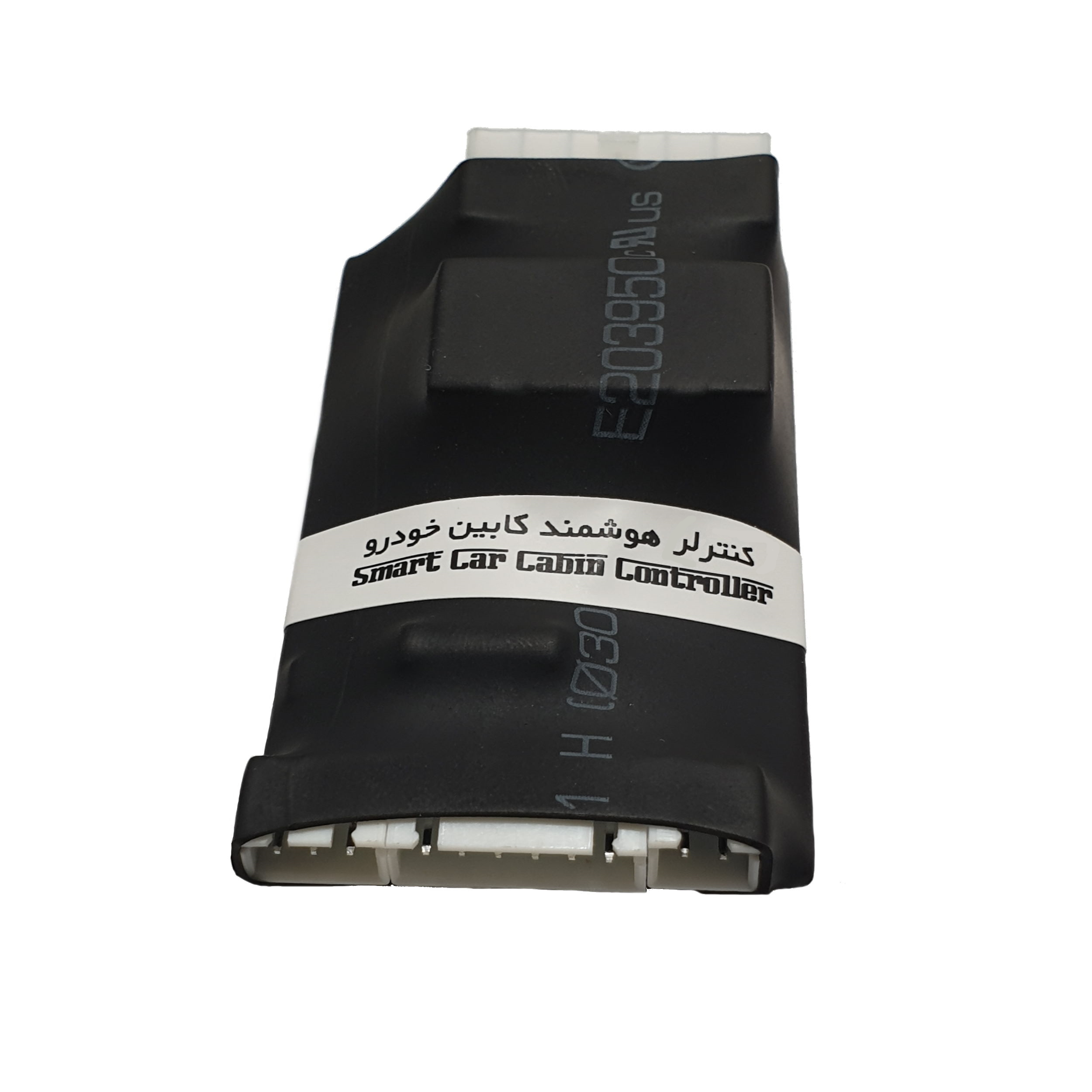

کنترلر هوشمند کابین خودرو

توضیحات

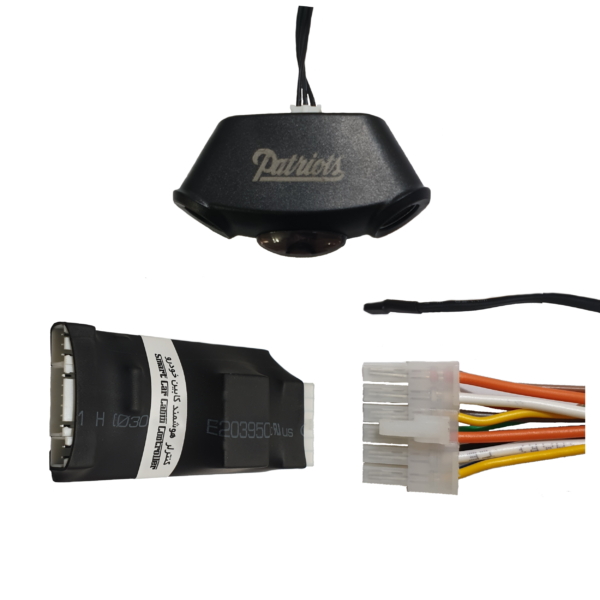

این وسیله جانبی شامل قسمت های زیر می باشد:

۱- کنترل قفل مرکزی

درصورت اتصال قفل مرکزی، هنگامی که مجیک بوف را فعال می کنید دربهای خودرو قفل، و زمانیکه مجیک بوف را غیرفعال می کنید دربهای خودرو باز می شوند. قفل مرکزی دارای ۲ رله برای قفل باز و قفل بسته می باشد. همچنین این بخش یک ورودی دوگانه برای تشخیص باز بودن دربها را نیز در اختیار کاربر قرار می دهد. امکان قفل خودکار دربها در سرعت مشخص و باز شدن دربها بعد از بسته شدن سوییچ، از دیگر قابلیتهای قفل مرکزی می باشد.

۲- صندوق پران

برای باز کردن درب صندوق یک خروجی تحریک مثبت با حداکثر جریان ۱۰ آمپر و یک خروجی تحریک منفی با حداکثر جریان ۱ آمپر بر روی این مجموعه در نظر گرفته شده است. کاربر می تواند میزان تاخیر لازم برای تحریک صندوق پران را توسط برنامه اندروید و فرامین مربوطه تنظیم نماید. چنانچه ساز و کار لازم برای باز کردن درب صندوق در خودروی شما وجود داشته باشد به راحتی می توانید این بخش را فعال نمایید و با ریموت و یا با برنامه اندروید درب صندوق را باز نمایید.

۳- چشمی التراسونیک

این وسیله برای تشخیص حرکت در فضای خودرو استفاده می شود. چنانچه سارق شیشه خودرو را بدون تکان شدید بشکند در اینصورت چشمی التراسونیک حرکت را تشخیص داده و به سیستم مرکزی اطلاع می دهد. در اینصورت هشدار مناسبی برای کاربر ارسال می شود. به این ترتیب میزان امنیت خودرو بالاتر می رود. روال عملکرد چشمی بدین صورت می باشد که با فعال شدن مجیک بوف روشن می شود و با غیر فعال کردن آن بصورت خودکار خاموش می شود. چشمی دارای ۲ LED نورانی است و زمانیکه سیستم فعال می شود این LED ها بصورت چشمک زن فعال می شوند.

۴- حسگر دمای داخل کابین

بر روی این یونیت یک حسگر دما با دقت ۰٫۵ درجه سانتی گراد تعبیه شده است که به کمک آن می توانید از میزان دمای داخل اتاق خودرو آگاه شوید. همچنین کاربر می تواند با تعریف مرز هشدار در مجیک بوف بخش هشدار افزایش دمای داخل اتاق را فعال نماید. در اینصورت چنانچه دما از میزان تعیین شده بالاتر رود هشدار مناسبی برای کاربر ارسال خواهد شد.

توجه: کنترلر کابین یک ورودی دوحالته برای تشخیص باز شدن دربهای خودرو دارد. بصورت پیش فرض این ورودی تحریک منفی است. برای تغییر آن باید چهار بار پشت سر هم سوئیچ را باز و بسته نمایید (زیر ۲ ثانیه) و برای بار پنجم سوئیچ را بیشتر از ۲ ثانیه باز نگهدارید. ورودی به حالت مثبت تغییر می کند.

توجه: چنانچه بعد نصب سیم های قفل مرکزی متوجه شدید که جای سیم های قفل باز و قفل بسته را برعکس وصل نموده اید، فقط کافی است سه بار پشت سر هم سوئیچ را باز و بسته نمایید (زیر ۲ ثانیه) و برای بار چهارم سوئیچ را بیشتر از ۲ ثانیه باز نگهدارید. جای رله قفل باز و قفل بسته عوض خواهد شد.

توجه: برای استفاده از خروجی صندوق پران باید سازوکار باز شدن درب صندوق در خودروی شما تعبیه شده باشد.

توجه: امکان تنظیم تاخیر رله های قفل مرکزی و تاخیر خروجی صندوق پران در مجیک بوف وجود دارد. می توانید از طریق فرامین مربوطه مقادیر پیش فرض سیستم را تغییر دهید.

در هنگام نصب قفل مرکزی دقت نمایید که سیم های تحریک به درستی نصب شده باشند.
